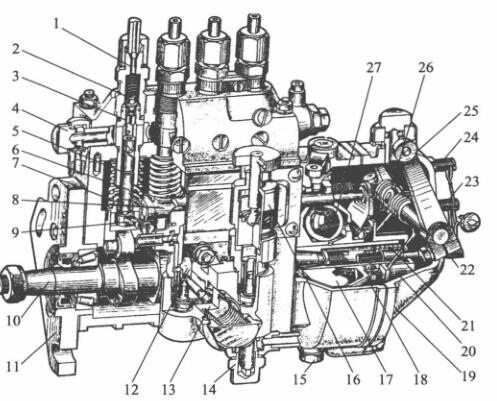

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

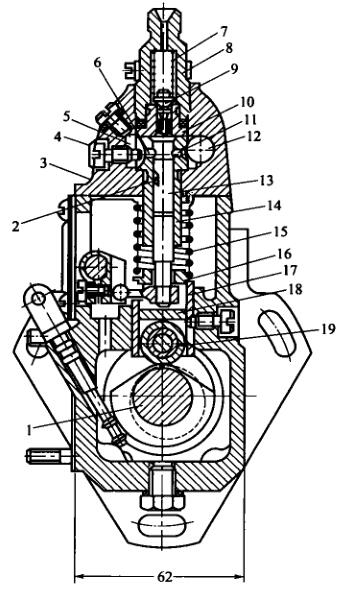

   I号喷油泵的分泵构造图

1-压力油管线接头线接头; 2-油多阀; 3-油多高压闸阀; 4,14-进油螺柱; 5-套简; 6-液压泵泵; 7-液压泵泵气扭簧; 8-油门拉杠;  9-调准臂; 10-轴承轴; 11-稳定接盘; 12-石油管道泵偏心距轮; 13-石油管道泵; 15-放油螺塞; 16-手液压油泵;  17-能够盘; 18-从动盘; 19-外壳; 20-滑套; 21-较正气扭簧; 22-油位调节螺柱; 23-怠速限位器器螺柱; 24-高限位器器螺柱; 25-调节手柄; 26-调节气扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体前壳的主要是基本功能是担保泵油开端每时每刻的正确性，所说多缸重油机所说，要担保各缸泵油每时每刻的不符性。起担保用途的布位是滑轮下处到优化垫件上平行面的角度H。当喷油阀凸轮机构轴蜗轮蜗杆与曲轴蜗轮蜗杆较为方位特定时，H越大，柱塞泵关毕进油孔的每时每刻太早，泵油开端每时每刻也太早。相反、，H越小，泵油开端每时每刻越廷迟。因为要利用设汁和应力测试定下比较适合的滑轮体做工作角度H，以担保泵油开端每时每刻的正确性。

1-凸轮机构轴; 2-注塞泵泵斜槽; 3-泵盖; 4-准确定位螺柱; 5-回油道; 6-回油孔; 7-皮肤油多阀扭簧; 8-皮肤油多阀紧座;  9-皮肤油多阀; 10-皮肤油多高压闸阀; 11-进油孔; 12-进油道; 13-注塞泵泵; 14-注塞泵泵套简;  15一注塞泵泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫板; 19-中键

  对于那些多缸机，各分泵的H值应一一对应。变动保护层垫件在喷助力泵恢复出厂设置时均已调好，无法直接相互交换。保护层垫件是用抗有损坏资料制造而成并举行热治理 以的提升坚硬程度，由此用到中不方便有损坏。如长用时用到后有损坏较多，可换面用到。

  喷液压汽液压油泵泵体分前后好几部分，喷液压汽液压油泵上体适采用的怎么安装齿轮泵偶件及脸上出油阀偶件，下身适采用的怎么安装凸轮机构轴、滚轴体和输液压汽液压油泵等。泵体前侧中心会开检视窗孔，方便检修和修正提供的用油量。下面有检视发动机机油面的检视孔。喷液压汽液压油泵上体中含一种油道，与各齿轮泵套筒很多的圆形油槽互通。圆形油槽则与齿轮泵套筒上的进、回油孔互通。由输液压汽液压油泵供来的血压低压高油依据进软管线管接头打开油道中。油道中的汽油的压力由装在回软管线管接头内的回油阀有效控制，一需要实现在5～10kPa区间内。油压机机过低，在齿轮泵下滑时，汽油没能讯速依据进油孔打开齿轮泵上侧油腔。当用油量过大而使油压机机增大时，多此一举的汽油会顶开回油阀流向汽油细滤器中。
