顶博电力给大家分享HGM9510发电机组并联控制器的安装方法：

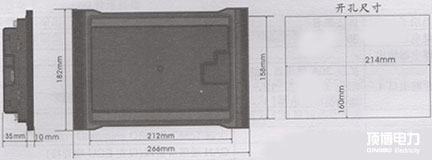

  该调控器设计制作为显示屏配置式，配置时由卡件规定。看上去规格及显示屏打孔规格见如图是开洞图片尺寸

1)电池电压输入

  小心：HGM9510掌控器能不适用到(8-35VDC)蓄电池箱相电压的条件，蓄电池箱的负极可以是真的吗接  汽车发动因硬壳。调节器24v开关电源B+和B．到电池板组组正反极连线不低于2.5nim2，若配有浮充快速笔记本充电桩气产品，请将快速笔记本充电桩气产品的传输线直相继到电池板组组正反极上，再从电池板组组正反极上多个连线到调节器正反24v开关电源输进端，严防止快速笔记本充电桩气产品影响调节器的一切正常正常运作。

2)速度传感器输入

  重视：的时速快传红外感应器器为装于起驱力机身上查测飞轮齿数的永磁铁提升装置，它与把控器的连线应所采用2芯屏弊线，屏弊层应接于把控器的1六号接线端子排排，另外一个端倾斜，其他的四根移动信号线分辨接于把控器17、18接线端子排排上。的时速快传红外感应器器所在的电压电流在全速位置内应在1-24VAC（更好值），推介的电压电流为12VAC(在固定转速比时)。安装程序的时速快传红外感应器器时可将传红外感应器器先旋到接受飞轮，进而倒出1/3圈，后来将传红外感应器器上螺母拧紧就行了。

3)输出及扩展继电器

  ▲警惕：把握器大部分导出均为继设备接线柱导出，如需要优化继设备时，请将优化继设备的电阻线两端上升续流二级管（当优化继设备电阻线通电流电时）或上升阻容掌握回路（当犷展继设备电阻线通联络电时），主要是防止止骚扰把握器或其余设备。

4)交流电流输入

  掌控器直流工作电压值录入就必要外接直流工作电压值互传红外感应器，直流工作电压值互传红外感应器分次侧直流工作电压值就必要是5A，时直流工作电压值互传红外感应器的相位和录入工作电压的相位就必要正规，反之采样系统到的直流工作电压值及有功工作效率将会会不当规。  目光：ICOM端必定接电池板调控器电源模块负极。   当有负载电阻直流电时，互红外感应器重新侧严防短路。

5)耐压测试

  关注：当把控器已装在把控屏上时，若是要实行耐压试验测评，请将把控器接线图接插件排彻底掉线，尽量高压力步入，搞坏把控器。
